Nuevo Terminal Ilo
Objetivo y ubicación
Instalación y operación de un nuevo terminal en la ciudad de Ilo que permita atender satisfactoriamente la demanda actual y proyectada de combustibles líquidos destinada a su zona de influencia, constituida por las regiones Moquegua y Tacna; con perspectivas de atender adicionalmente la demanda de las regiones Puno y Madre de Dios.
El proyecto tiene como alcance la recepción, almacenamiento, transferencias y despacho de los siguientes combustibles: Diésel B5, Diésel 2E, Gasohol 84, Gasohol 90 y Gasohol 95.
Ubicación
El nuevo terminal se localizará en la zona denominada Loma La Buitrera, distrito y provincia de Ilo, región Moquegua (a 24 kilómetros al sur de la ciudad de Ilo). Se ubicará en un terreno de 164,128.20 m2.
Situación actual al 31.05.2021
El avance del proyecto a mayo de 2021 es de 61.87% respecto a un 62.71% programado, teniendo como principales actividades la Ingeniería, Procura y Construcción del proyecto.
Ingeniería (Mayo-2021)
El marzo del 2021 se culminó con el 100% de la Ingeniería de Detalle del Proyecto NTI a cargo del proveedor CESEL S.A. con un expediente de ingeniería de 1305 documentos y un modelo de construcción virtual (BIM) como se aprecia en la imagen.
Procura
Durante los años 2020 y 2021, PETROPERÚ ha contratado seis proveedores para la ejecución de la procura, para la culminación del Proyecto Nuevo Terminal Ilo, teniendo el siguiente avance:
| Contratación y ejecución de procura PETROPERÚ | Equipos | % Avance programado | % Avance real |
|---|---|---|---|
|
SIDSA |
Tuberías de acero al carbono y HDPE |
100% |
100% |
|
JSF OIL & WATER |
Techos Domo y pantallas flotantes de aluminio |
100% |
75.0% |
|
TEIGA TMI S.L. |
Skid’s de despacho de combustible |
100% |
85.0% |
|
IBERFLUID INSTRUMENTS S.A. |
Skids de aditivos |
95% |
80.0% |
|
FIMA S.A. |
Planchas metálicas ASTM A36 para los tanques de almacenamiento |
73% |
72.0% |
|
HONEYWELL S.A. |
Automatización del Nuevo Terminal Ilo |
50% |
42.0% |
|
VARIOS (LIQUIDACION FIHI) |
Equipamientos menores |
100% |
100.0% |
La culminación de esta procura del cuadro anterior permitirá contar con el 60% aproximadamente del total de la procura del proyecto, quedando a cargo del nuevo contratista la compra del resto.
Construcción
- Se tiene un avance físico de 27%, producto del Contrato EPC resuelto, el cual ha pasado proceso de revisión e integración por la ingeniería complementaria de detalle.
- El nuevo proceso de contratación (Condiciones Técnicas para la contratación del “Servicio de Procura y Construcción de Nuevo Terminal Ilo”) tiene por alcance validar la infraestructura existente y concluir el proceso de la construcción.
Descripción
El proyecto consta de construcción, instalación y puesta en marcha de un Nuevo Terminal de Abastecimiento en Ilo, para atender la demanda de combustibles líquidos destinada a la zona de influencia. El proyecto tiene como alcance la recepción, almacenamiento, transferencias y despacho de los siguientes combustibles: Diésel B5, Diésel 2E, Gasohol 84, Gasohol 90 y Gasohol 95.

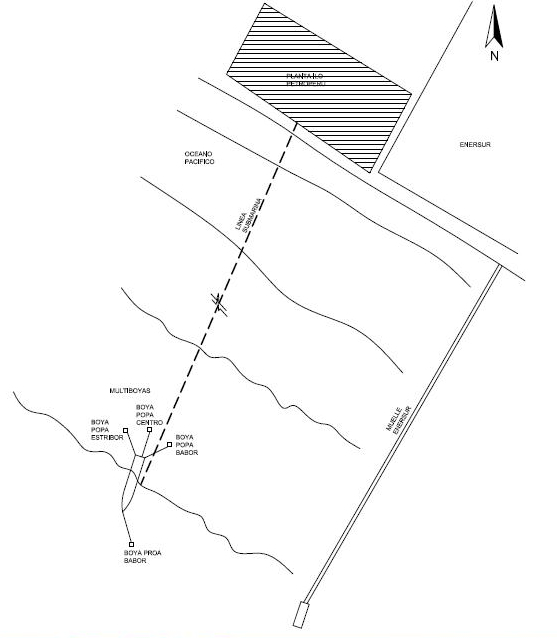

Recepción: amarradero tipo multiboyas para descarga conformado por 3 líneas submarinas (diésel, gasolinas y etanol), para comercializar productos blancos. La recepción por buques al amarradero tipo multiboyas estará diseñada para que puedan operar buques de hasta 60,000 DWT.
Almacenamiento: en su primera etapa, el Nuevo Terminal Ilo contará con capacidad de almacenamiento de 293 MBls de hidrocarburos líquidos (7 tanques), para posteriormente ampliar su capacidad de almacenamiento hasta 1050 MBls (18 tanques).
Despacho a camiones cisterna: contará inicialmente con 16 brazos de carga (etapa inicial) para después ampliar hasta 19 (segunda ampliación). Estos brazos tipo bottom loading servirán para despachar a camiones cisterna de hasta 11,000 gal. El sistema, además, contempla la aditivación en línea.
Otras instalaciones:
Sistema de transferencia de productos de los tanques de almacenamiento al área de ventas estará conformado por electrobombas de tipo centrifugas con motor a prueba de explosión.
Instrumentación, monitoreo y control, con tecnología de punta para la recepción, almacenamiento y despacho de los combustibles, los sistemas contra incendio, sistema de efluentes y residuos, sistema de vigilancia, despacho del terminal, facturación, entre otros.
Sistema contra incendio constituido por tanques verticales de acero con domo de aluminio para agua y tanques bladder para espuma; red de distribución, válvulas, accesorios y cámaras de generación de espuma.
Sistema de drenaje industrial, sistema de agua dulce, facilidades eléctricas (subestación eléctrica conectada a la red pública, grupo electrógeno a diésel, pararrayos).
Área de la planta está delimitada y protegida por un muro de material noble a lo largo de su perímetro, pistas interiores para circulación y áreas de estacionamiento pavimentadas con asfalto.
Áreas techadas para caseta de bomba contra incendio, estación de bombas de despacho, sala de fuerza y almacenes. Edificios para oficinas administrativas, oficina bancaria, oficinas de ventas, laboratorio, comedor, garitas y torres de vigilancia.
